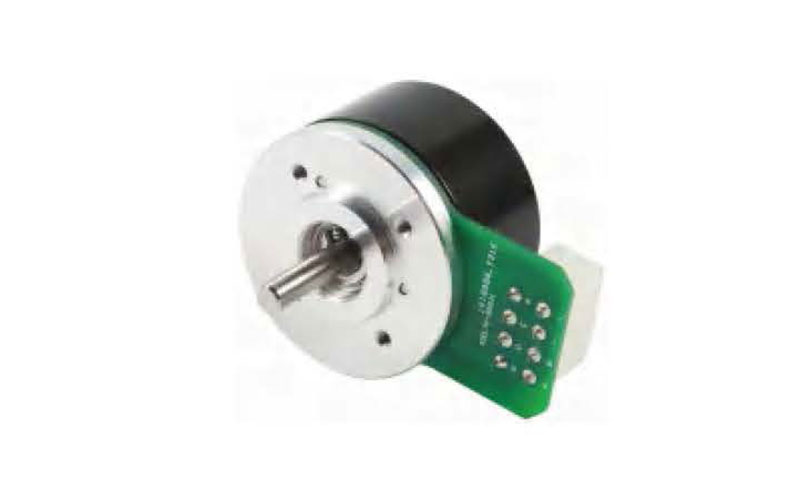

外转子直流无刷电机
产品特点：
外转子直流无刷电机较内转子来说，转子的转动惯量要大很多(转子的主要质量都集中在外壳上)，所以转速较内转子电机要慢，可以用来直接驱动负载，而省去了机械减速机构，特别适合低速大力矩场合，体积小，输出功率高。
外转子直流无刷电机较内转子来说，转子的转动惯量要大很多(转子的主要质量都集中在外壳上)，所以转速较内转子电机要慢，可以用来直接驱动负载，而省去了机械减速机构，特别适合低速大力矩场合，体积小，输出功率高。
外转子直流无刷电机
外转子直流无刷电机较内转子来说，转子的转动惯量要大很多(转子的主要质量都集中在外壳上)，所以转速较内转子电机要慢，可以用来直接驱动负载，而省去了机械减速机构，特别适合低速大力矩场合，体积小，输出功率高。
| 型号 | 相数 | 极数 | 额定电压(VDC) | 额定转速(Rpm) | 额定转矩(N.m) | 额定功率(W) | 额定电流(A) | 峰值电流(A) | 峰值转矩(N.m) | 转子惯量(Kg.cm²) | 转矩常数(N.m/A) | 反电势常数(V/krpm) | 线间电阻(Ω) | 线间电感(mh) | 机身长度(mm) | 电机重量(kg) |
| 42ELTH243550 | 3 | 16 | 24 | 5000 | 0.06 | 35 | 2.2 | 6.6 | 0.18 | 0.13 | 0.03 | 2.8 | 2.0 | 1.5 | 21.3 | 0.12 |
| 42ELTH245050 | 0.1 | 50 | 3.2 | 9.6 | 0.3 | 0.23 | 1.5 | 1.0 | 26.3 | 0.18 | ||||||
| 42ELTH247050 | 0.13 | 70 | 4.4 | 13.2 | 0.39 | 0.33 | 1.0 | 0.5 | 31.3 | 0.24 | ||||||
| 42ELTH243550 | / | / | 0.06 | 35 | / | / | / | / | / | / | / | / | 21.3 | / | ||
| 42ELTH245050 | / | / | 0.1 | 50 | / | / | / | / | / | / | / | / | 26.3 | / | ||
| 42ELTH247050 | / | / | 0.13 | 70 | / | / | / | / | / | / | / | / | 31.3 | / | ||
| 46ELTH244050 | 3 | 16 | 0.08 | 40 | 2.5 | 7.5 | 0.24 | 0.2 | 0.03 | 2.8 | 1.5 | 1.3 | 25.3 | 0.2 | ||
| 46ELTH246050 | 0.12 | 60 | 3.8 | 11.4 | 0.36 | 0.35 | 0.9 | 0.8 | 30.3 | 0.3 | ||||||
| 46ELTH248050 | 0.16 | 80 | 5.1 | 15.2 | 0.48 | 0.5 | 0.4 | 0.3 | 35.3 | 0.4 | ||||||
| 60ELTH244530 | 3000 | 0.15 | 45 | 2.9 | 8.7 | 0.45 | 0.7 | 0.05 | 4.5 | 0.7 | 0.25 | 26.3 | 0.3 | |||
| 60ELTH246030 | 0.2 | 60 | 3.8 | 11.4 | 0.6 | 1.0 | 0.45 | 0.15 | 31.3 | 0.4 | ||||||
| 60ELTH249030 | 0.3 | 90 | 5.8 | 17.4 | 0.9 | 1.3 | 0.2 | 0.1 | 36.3 | 0.5 | ||||||
| 75ELTH249030 | 0.3 | 90 | 5.8 | 17.4 | 0.9 | 1.5 | 0.5 | 0.2 | 26.3 | 0.5 | ||||||
| 75ELTH241430 | 0.45 | 140 | 8.9 | 26.7 | 1.35 | 1.9 | 0.4 | 0.1 | 31.3 | 0.7 | ||||||
| 75ELTH241830 | 0.6 | 180 | 11.6 | 34.8 | 1.8 | 2.3 | 0.3 | 0.05 | 36.3 | 0.9 | ||||||
| 90ELED241020 | 24 | 2000 | 0.5 | 100 | 6.4 | 19.2 | 1.5 | 3.0 | 0.08 | 7.5 | 0.4 | 0.3 | 26.3 | 0.6 | ||
| 90ELED241520 | 0.75 | 150 | 9.6 | 28.8 | 2.25 | 4.0 | 0.25 | 0.25 | 31.3 | 0.8 | ||||||
| 90ELED242020 | 1.0 | 200 | 12.8 | 38.4 | 3.0 | 5.0 | 0.15 | 0.2 | 36.3 | 1.0 |
